DESCRIÇÃ TÉCNICA:

Filtração de ocla.
Vazão: 702,1 m³/h.
Densidade: 853 kg/m³ O 360ºC.
Viscosidade: 0,35 cP € 360ºC.
Malha de filtração: 5.000 micra.
Área aberta mínima de filtração: 1,30 m².
Pressão de operação / temperatura: 2,0 – 39,70 kgf/cm²(g) O 360 – 375ºC.
Perda de carga máxima do filtro limpo: 0,05 kgf/cm²(d).
Perda de carga máxima do filtro sujo: 0,18 kgf/cm²(d).

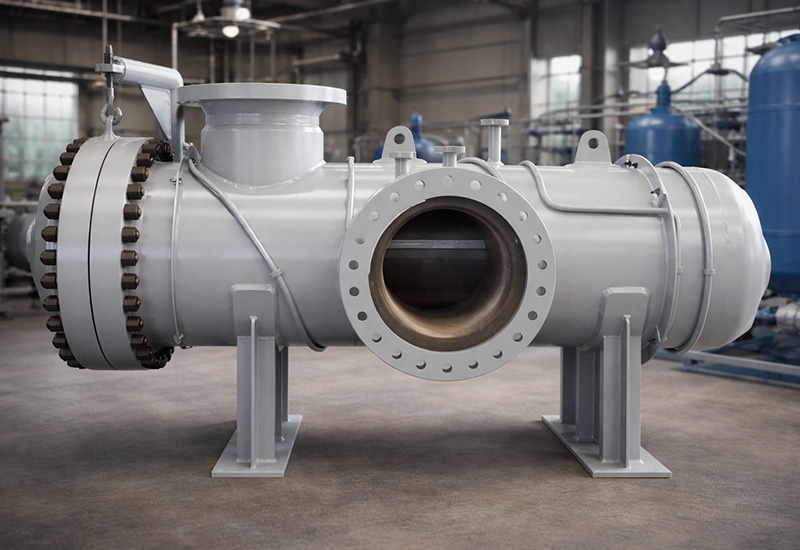

Costado cilíndrico horizontal, medindo diâmetro externo de 32″ x 2430mm de comprimento
cilíndrico.
Comprimento total máximo = 2.750mm.
Fundo abaulado e rebordeado tipo torisférico 2:1, soldado ao costado.
Tampa plana flangeada com sistema de fechamento convencional por meio de prisioneiros e
porcas.
Bocais de entrada e saída, flangeados conforme ASME B16.5 classe 300% DN 20″ WNRF.
Elemento filtrante tipo cesta em chapa perfurada com furos diâmetro de 5,00mm e 50% de
área aberta mínima.
Dimensões da cesta: Diâmetro de 650 x 1650mm de comprimento.
Incluso serpentina externa ” tracing ” em tubo %4″ Schedule 40.
Material de construção: Aço liga cromo-molibdênio.
Código de projeto e construção: ASME Section VIII, div. |, ed.2010 & NR-13.
Pressão de projeto: 39,60 kgf/cm²(g) O 375ºC.
Tolerância contra corrosão: 3,20mm.
Radiografia total, eficiência das juntas soldadas 100%.
Tratamento térmico para alívio de tensões.
